SPTYW03

铜芯皮－泡－皮物理发泡聚乙烃绝缘、聚乙烯外护套铁路数字信号电缆

塑料护套非铠装铁路数字信号电缆

适用于非电气化铁路。敷设在室内电缆架或室外电缆槽、管中。

4芯（1×4）×1.0
6芯（3×2）×1.0
8芯（2×4）×1.0
9芯（2×4＋1）×1.0
12芯（3×4）×1.0
14芯（3×4+2）×1.0
16芯（4×4）×1.0
19芯（4×4＋3）×1.0
21芯（5×4＋1）×1.0
24芯（6×4）×1.0
28芯（7×4）×1.0
30芯（7×4＋2）×1.0
33芯（7×4＋5）×1.0
37芯（7×4＋3×2＋3）×1.0
42芯（7×4＋4×2＋6）×1.0
44芯（7×4＋3×2＋8）×1.0
48芯（12×4）×1.0
52芯（12×4＋4）×1.0
56芯（14×4）×1.0
61芯（14×4＋5）×1.0


SPTYW23


铜芯皮－泡－皮物理发泡聚乙烃绝缘、双钢带铠装、聚乙烯外护套铁路数字信号电缆


塑料护�**疤肥中藕诺缋�

适用于非电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。

SPTYWA23

铜芯皮－泡－皮物理发泡聚乙烃绝缘、综合护层、双钢带铠装、聚乙烯外护套铁路数字信号电缆

综合护套铁路数字信号电缆

电缆的理想屏蔽系数不大于0.8，适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。

SPTYWL23

铜芯皮－泡－皮物理发泡聚乙烃绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路数字信号电缆

铝护�**疤肥中藕诺缋�

电缆的理想屏蔽系数不大于0.2，适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。

SPT

铁路数字信号电缆

23

双钢带铠装聚乙烯外护套

YW

皮-泡-皮物理发泡聚烯烃绝缘

H

耐寒型

L

铝护套

DWZR

低烟无卤阻燃

A

综合护套

—FBY

防白蚁型

03

非铠装聚乙烯外护套

—GP

高屏蔽型

1

直流电阻20℃ 每根导体直流电阻

≤22.5±1.0

Ω/km

GB/T 3048.4

L/1000

工作线对导体电阻不平衡a

≤1

%

-----

2

绝缘电阻DC500V20℃ 每根绝缘线芯对其它绝缘线芯接屏蔽及金属套

≥10000

MΩ·km

GB/T 3048.6

1000/L

3

绝缘介质强度50Hz2min 线芯间 所有线芯连在一起（或每根线芯）对屏蔽与金属套

≥1000 ≥2000

V

GB/T 3048.8

------

4

电容 四线组工作电容 对线组工作电容 每根绝缘线芯对连接到地的其它绝缘线芯间电容

28±3 35±4 ≤70

nF/km

GB/T 5441.2

L/1000

5

电容耦合系数 k1平均值 大值 k9～k12平均值 大值 四芯电缆k1指标为大值

≤81 330 ≤119 230

pF/km

GB/T 5441.3

（L/1000）1/2 L/1000 L/1000 （L/1000）1/2 L/1000

6

对外来地电容不平衡 ea1、ea2平均值 大值 四芯电缆ea1、ea2指标为大值 允许有10%盘数的e1、e2≤1294 pF/km

≤330 800

pF/km

GB/T 5441.3

L/1000

7

150kHz回路间近端串音衰减 组内 组间

≥51 ≥55

dB/km

GB/T 5441.6

-10Lg（L/1000）

1000KHz回路间近端串音衰减b 组内 组间

≥37 ≥42

表1　dB（300m以上）

表2　GB/T 5441.6

—

序号

项目

指标

单位

试验方法

换算公式

8

回路间远端串音防卫度 150kHz组内 组间 1000kHz组内 组间

≥52 ≥62 ≥39 ≥49

dB/km

GB/T 5441.6

-10Lg（L/1000）

9

特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz

675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16

W

GB/T 5441.7

------

10

线对衰减d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz

≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0

dB/km

GB/T 5441.7

L/1000

11

相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz

-43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6

（°）

GB/T 5441.7

------

12

理想屏蔽系数： 铠装铝护套数字信号电缆 高屏蔽铝护套数字信号电缆 综合护套数字信号电缆 高屏蔽综合护套数字信号电缆 9芯及以下电缆金属护套上的感应电压: 50V～200V/km（50Hz） 12芯以上电缆金属护套上的感应电压: 35V～200V/km（50Hz）

≤0.2 ≤0.1 ≤0.8 ≤0.5

GB/T 5441.9

------

a导体电阻不平衡，即工作线对两根导体的电阻之差与其电阻之和的比值。 b当长度小于300m时，近端串音换算公式为-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α为线对衰减， db/ km c20℃时的特性阻抗温度系数在0.55kHz～2.6kHz时为0.002 1/℃。 d20℃时的衰减温度系数为0.002 1/℃。

六、用于特殊环境的铁路数字信号电缆说明

七、产品交货长度
1、通常1000m以上长度的电缆不少于交货总数的50%，500m以下长度的电缆不超过交货总数的5%。
2、电缆长度计量误差±0.5%
3、根据双方协议，允许以任意长度交货。
八、产品标记、出厂包装、运输及贮存说明
1、标志
　　在电缆外护套上印有如下标记：制造工厂名称或工厂代号；型号、规格、、相邻间隔为1m的长度标志。
　　在电缆盘上应标明有如下标识：制造厂名称；电缆型号、规格；长度 m；毛重 kg；出厂编号；制造日期年月；敷设时电缆盘旋转方向的箭头以及附有产品合格证。
2、出厂包装
　　（1）电缆两端头使用带胶热缩套管密封。电缆分层整齐卷绕在电缆交货盘上，外包专用塑料和竹笆。电缆盘符合JB/T 8137规定。
　　（2）电缆“A”端一般在卷绕的外层，当B端在卷绕外层时，电缆盘上注明“外B”字样。
可按供需双方协商的条件另外确定包装形式。
3、运输、贮存
　　电缆盘应直立摆放，严禁电缆盘平放，严禁电缆受到碰撞或造成机械损伤。须防止电缆头受潮或进水。
九、产品订货举例
1、铝护�**笆中藕诺缋� 37芯： SPTYWL23-37C
2、低烟无卤阻燃综合护�**笆中藕诺缋� 24芯：DWZR-SPTYWA23-24C

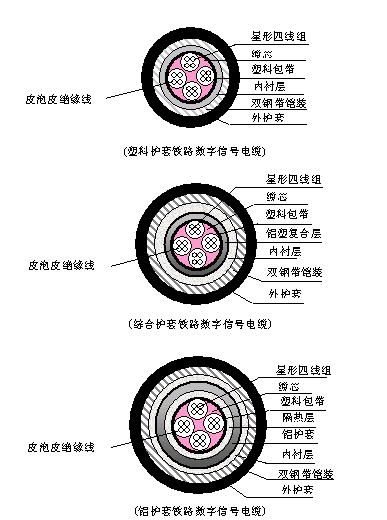

十、产品截面结构示意图

十一、产品规格、缆芯结构、参考外径及重量
